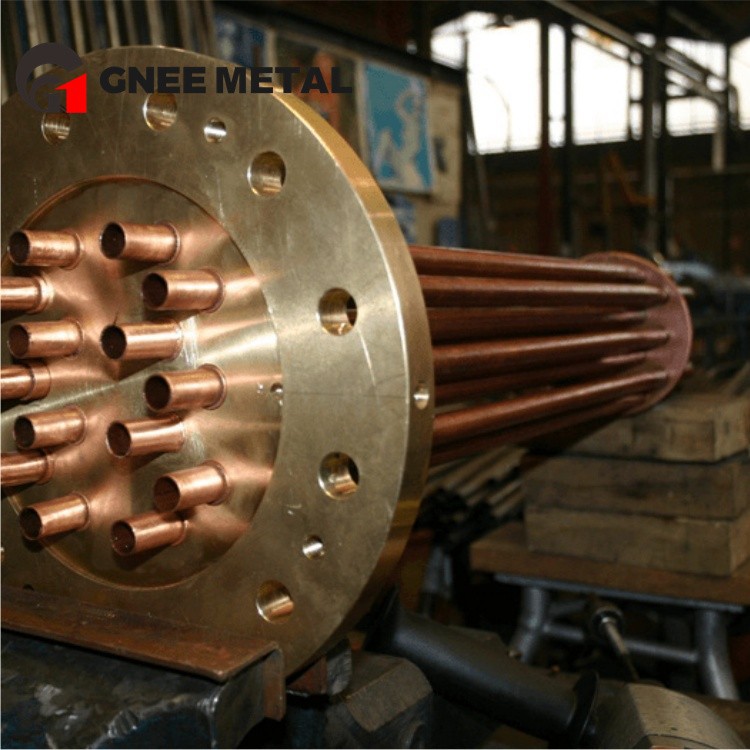

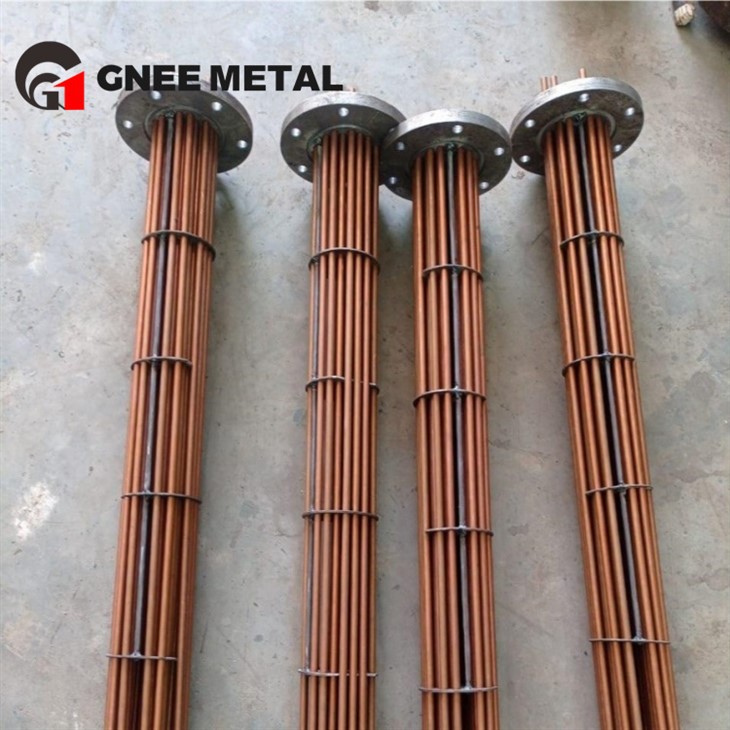

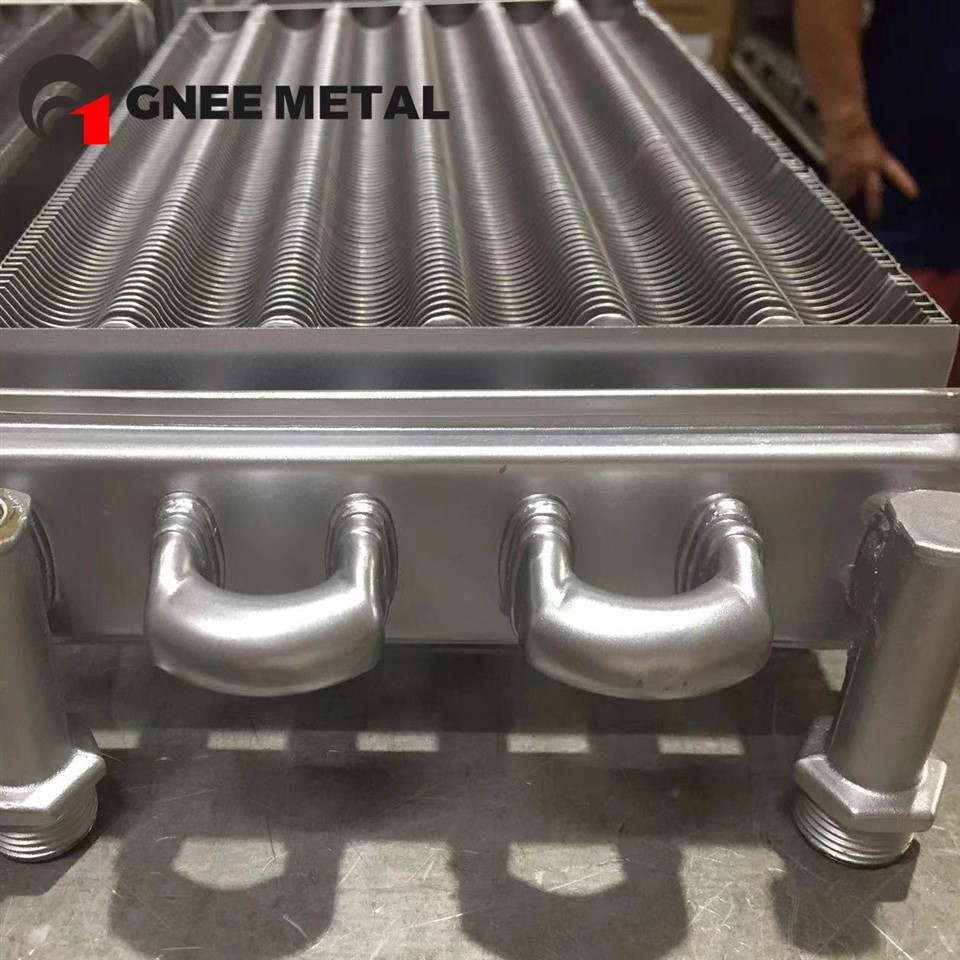

ASTM B111 צינור מחליף חום נחושת



אם המפרט שלך מדוייקASTM B111אוֹASME SB111, אתה צריך יותר מסתם חתיכת צינור. אתה צריך עקיבות מלאה לטחנה, מאפיינים מכניים מאושרים וספק שמבין שצינור כושל פירושו מחליף חום כושל.



אנו מייצרים ומספקיםצינור מחליף חום נחושת ASTM B111בחמש סגסוגות ראשוניות:C12200, C44300, C68700, C70600, וC71500. כל צינור מיוצר לפי הדרישות הכימיות והמכניות המדויקות של העדכנית ביותרASTM B111 pdfסטנדרטי, עם100 אחוז בדיקת זרם מערבולתותעודות טסט מלאותכּוֹלֵל.



בין אם אתה בונה אמחליף חום של מעטפת וצינורלתחנת כוח או החלפת צינורות באמעבה מחליף חוםעל כלי, שלנוצינור מחליף חום נחושת ASTM B111מספק את הביצועים התרמיים ועמידות בפני קורוזיה שהעיצוב שלך דורש.

בקש מדגם של תעודת מבחן הטחנה האחרונה שלנו (MTC).



חומר צינור מחליף החום שתבחר חייב לאזן בצורה מושלמת בין מוליכות תרמית לבין האופי האגרסיבי של נוזל הקירור שלך. אנו שומרים על מלאי חומרי גלם עצום לייצור צינורות בדרגות מרובות, בהתאמה מלאה לסטנדרטים הבינלאומיים, כוללEN 12451וJIS H3300.

אם צוות ההנדסה שלך צריך לאמת הרכבים כימיים מדויקים וחוזק מתיחה, צור קשר עם המחלקה הטכנית שלנו לקבלת גיליון נתונים מקיף ASTM B111 pdf או ASME SB111 pdf.



טבלת בחירת סגסוגת נחושת סטנדרטית:

סגסוגת / כיתה	שם נפוץ	פרופיל יישום ראשי	יתרון עיבוד במפעל
ASTM B111 C12200	DHP Copper	מחליף חום מסחרי סטנדרטי ומקררי מים נקיים.	מוליכות תרמית מקסימלית; מצוין להלחמה.
ASTM B111 C44300	אדמירליות פליז	מערכות קירור של מי נהר ונוזלים מליחים.	נוסחה עם מעכבים ללמנוע פיזור חמור.
ASTM B111 C68700	אלומיניום פליז	עיצובי מאייד שפופרת מעטפת-במהירות גבוהה (SB111 C68700).	התנגדות יוצאת דופן להתקפת פגיעהושחיקה.
ASTM B111 C70600	CuNi 90/10	מעבים ימיים, פלטפורמות ימיות, בניית אוניות.	צינור ה-C70600 המהימן בעולם עבורעמידות ביולוגית-ביולוגית של מי ים.
ASTM B111 C71500	CuNi 70/30	חובות ימיות חמורות והתפלה-בלחץ גבוה.	צינור פרימיום C71500 המציע אתהחוזק המכני הגבוה ביותרבין סגסוגות נחושת סטנדרטיות.



בדיקת זרם מערבולת (ECT)

לְכָלASTM B111הדרישות, כל צינור עובר דרך בודק זרם מערבולת המכויל לתקני NIST. זה מזהה חרירים, שריטות אורכיות וריאציות של עובי דופן. אנו מספקים אתדוח בדיקה נוכחי במערבולתעם כל משלוח.



בדיקה הידרוסטטית

זמין לפי בקשה. צינורות הם בלחץ למינימום של1000 psiאו כפי שצוין בהזמנת הרכש שלך. זה חובה בוודאותדוד מחליף חוםומעבה מחליף חוםיישומים.



זיהוי חומר חיובי (PMI)

כל מגרש צינורות מאומת על ידיספקטרומטריית פליטה אופטיתכדי לאשר את התאמות הסגסוגתצינור C70600, צינור C71500, או הציון שציינת. הדו"ח PMIכלול עםתעודת בדיקת טחנה.



בדיקת מימד

גובה צינור מחליף חום, יריעת צינורמתאים, וקוטר צינורנמדדים באמצעות מיקרומטרי לייזר ומדדי go/no-go. אנו מבטיחים שכל צינור מוכןהרחבת צינור מחליף חוםללא דליפות.



בדיקת צד שלישי{{0}

אנו מברכיםSGS, BV, לוידס, אוTUVבדיקה במפעל שלנו. קונים מצינור מחליף חום נחושת איחוד האמירויות הערביות, ערב הסעודית, וגֶרמָנִיָהלבקש לעתים קרובות-עד צד שלישי לבדיקות מערבולת.

בקש דוח בדיקה לדוגמה (PDF)



בין אם אתם מתכננים רדיאטור לרכב מחליף חום לרכב, מצנן אוויר מחליף חום תעשייתי או מעבה מחליף חום מסיבי, אנו מספקים את המידות המדויקות הנדרשות להרכבה חלקה.



יכולות ייצור וסובלנות:

פָּרָמֶטֶר	מידות סטנדרטיות מסופקות	ערבויות דיוק
קוטר חיצוני (OD)	תקנים גלובליים כוללצינור מחליף חום נחושת OD 19mm, 3/4 אינץ', 5/8 אינץ', וחובה-כבדה1 אינץ'צינורות.	נמשך אלסובלנות OD הדוקהכדי להבטיח יישור מושלם עם גובה הצינור והבלבולים המותאמים אישית של מחליף החום.
עובי קיר	עובי דופן צינור מחליף חום נחושת מותאם אישית (BWG/SWG).	ריכוזיות נשלטת בקפדנותכדי למנוע בלאי לא אחיד ולשמור על שולי בטיחות.
אורך וצורה	וריאציות אינסופיות של אורך צינור מחליף חום נחושת עד 30 מטר.	זמין כרכיבי מחליף חום של צינורות נחושת ישרים רגילים, או בכפוף מדויק- עבור מחליף החום U tube שלך ​​ויחידות מחליף חום חבילות U tube מורכבות במלואן. (הערה: אנו יכולים למפות מפרט מדויק של קוטר צינור מחליף חום).



A חישוב מחליף חום צינור נחושתכרוך במספר משתנים. למרות שאיננו מתכננים את המערכת שלך, אנו מספקים תמיכה הנדסית כדי לעזור לך לקבוע את הנכוןצינור מחליף חום נחושת ASTM B111מפרטים.



כניסות מפתח לתכנון מחליף חום:

חובת חום (kW או BTU/hr)

טמפרטורות כניסה ויציאה (צדדים חמים וקרים)

קצבי זרימה (צד הצינור וצד המעטפת)

ירידת לחץ מותרת

גורמים מעיקים



פלטים שקובעים את בחירת הצינור:

שטח העברת חום נדרש (מטרים רבועים)

מספר צינורות

צינור מחליף חום נחושת odועובי דופן

אורך צינור מחליף חום נחושת

מגרש צינור(מרחק ממרכז-ל-מרכז בין צינורות)



עבור אמחליף חום של מעטפת וצינורעם אחבילת צינור u, הרדיוס כיפוףמשפיע גם על ספירת הצינורות ועל קוטר המעטפת.

אם יש לך מפרט תהליך ראשוני, שלח אותו לצוות ההנדסה שלנו. אנו נמליץ על העלות-החסכונית ביותרASTM B111סגסוגת וגודל לחובתך.

שלח את נתוני התהליך שלך ← קבל המלצה חינם לגודל צינור



ש1: מה ההבדל בין ASTM B111 ל-ASME SB111?

ASTM B111הוא מפרט החומר.ASME SB111זהה בדרישות הטכניות אך מופיע בקוד הדוד וכלי הלחץ של ASME. עֲבוּרדוד מחליף חוםיישומים הדורשים החתמת ASME, אתה צריךASME SB111 pdfהסמכה. אנחנו מספקים את שניהם.



ש 2: איך אני מקבל מחיר צינור מחליף חום נחושת למטר?

עלות צינור מחליף חום נחושת למטרתלוי בסגסוגת, OD, עובי דופן, אורך וכמות.C12200היא העלות הנמוכה ביותר.C70600הוא בערך פי 2 מהמחיר שלC12200. C71500הוא בערך פי 3 מהמחיר. שלח לנו את המפרט שלך עבור חברהמחיר צינור מחליף חום נחושת.



ש 4: כמה זמן מחזיקים צינורות מחליף חום נחושת ASTM B111?

תוחלת החיים של צינור מחליף חום נחושתנע בין15 שנים(C12200 במי קירור אגרסיביים) ל30+ שנים(C71500 במי ים נקיים). כימיה של מים, מהירות, טמפרטורה ונהלי תחזוקה משפיעים באופן משמעותי על החיים בפועל.



ש 5: האם אני יכול לרתך צינורות ASTM B111 C12200?

עֲבוּרכיצד לרתך צינור מחליף חום נחושת, התשובה הקצרה היא כךהלחמה עדיפה על ריתוך. לְהִשְׁתַמֵשׁBCoP-5מוט מילוי ולהבה ניטרלית. ריתוך מצריך חומר מילוי משוחרר וטיהור ארגון. עֲבוּרכיצד לכופף צינור מחליף חום נחושתבשטח אנו מייעצים שלא - כיפוף מפעל שומר על עובי דופן תקין.



ש6: כיצד לנקות צינור מחליף חום נחושת מבלי לפגוע בו?

כיצד לנקות צינור מחליף חום נחושתתלוי בסוג העיכול. עבור קנה מידה, השתמשחומצת לימון מעוכבתאוֹחומצה סולפאמית. לעולם אל תשתמש בחומצה הידרוכלורית. עבור עכירות ביולוגית, השתמשכלור דו חמצניאו ניקוי מכני עםמברשות ניילון. הימנע מברשות פלדה אשר מגרדות את פני הצינור.



ש1: מהו צינור מחליף חום נחושת ומדוע להשתמש בו על פני מתכות אחרות?
A:זהו צינור ללא תפרים המיועד להעברה תרמית אופטימלית. אנו משתמשים בנחושת מכיוון שהמוליכות התרמית שלה היא חסרת תקדים, מה שמפחית באופן דרסטי את שטח הפנים הנדרש בהשוואה לפלדה. זה מאפשר למהנדסים לתכנן מערכות קומפקטיות במיוחד.



ש 2: צינור מחליף חום נחושת לעומת נירוסטה: מה עדיף עבור הפרויקט שלי?
A:נחושת מעבירה חום עד פי 20 מהר יותר מפלדת אל-חלד ועמידה באופן טבעי בפני עכירות ביולוגית- ימית. עם זאת, נירוסטה מועדפת אם המערכת שלך מכילה כימיקלים מאכלים מאוד כמו חומצות חזקות או אמוניה.



ש 3: צינור מחליף חום נחושת לעומת קופרוניקל: איך אני בוחר?
A:נחושת סטנדרטית (C12200) מושלמת עבור מים מתוקים נקיים. אם הציוד שלך משתמש במי ים, עליך לשדרג לקופרוניקל (ASTM B111 C70600 או C71500). תוספת ניקל וברזלמשפר באופן דרסטי את עמידות השחיקה- בפני קורוזיהבמים מלוחים-במהירות גבוהה.



ש 5: כיצד לכופף או לרתך צינור מחליף חום נחושת מבלי לפגוע בו?
A:עבור חבילת U-tube, אנו משתמשיםכיפוף משיכה סיבובית CNC עם מדים פנימייםכדי למנוע מהצינור להשתטח. לאחר כיפוף, יש להקל על הלחץ באמצעות חישול. אם אתה צריך לדעת איך לרתך צינור מחליף חום נחושת ליריעת צינור, ריתוך TIG הוא סטנדרטי לקופרוניקל, בעוד שהלחמה מקובלת לנחושת טהורה. שליטה נכונה בחום היא חיונית כדי למנוע קורוזיה של צינור מחליף חום נחושת בתפר הריתוך.



אריזה גרועה הורסת אפילו את צינור מחליף החום הנחושת הטוב ביותר. כמפעל מקצועי של צינורות מחליפי חום נחושת המשרתים צינורות מחליפי חום נחושת ארה"ב, אירופה, איחוד האמירויות הערביות, ערב הסעודית והודו, אנו פועלים לפי תקני אריזת יצוא בדרגה-צבאית כדי להבטיח אפס נזק במהלך הובלה ימית או אווירית.



תהליך האריזה הסטנדרטי שלנו:

שלב האריזה	חומר / שיטה	מַטָרָה
הגנה צינורית אישית	נייר VCI נגד-חלודה + כיסויי קצה מפלסטיק	מונע לחות, אבק ושריטות על המשטחים הפנימיים של מחליף החום של צינורות נחושת.
צרור	רצועות ניילון + מרווחי עץ	שומר על גודל צינור מחליף חום נחושת בגודל 19 מ"מ, 1 אינץ' או 5/8 אינץ' מסודר וללא רטט-.
מחסום לחות	עטיפת סרט PE עבה ​​(התכווץ בחום-)	חוסם לחות במהלך מסעות ימיים ארוכים לצינור מחליף חום נחושת גרמניה או ערב הסעודית.
אריזה חיצונית	ייצוא-מארזי דיקט או ארגזי עץ עם פסים-פלדה	עמיד בערימה ובטיפול גס. כל ארגז מסומן במספר PO, סגסוגת (למשל, SB111 C70600) וכמות.
תיעוד	רשימת אריזה + תעודת מבחן מיל (MTC) מצורפת בחוץ	תמיכה בשחרור ממכס עבור שותפי מפיץ של צינורות מחליפי חום נחושת.

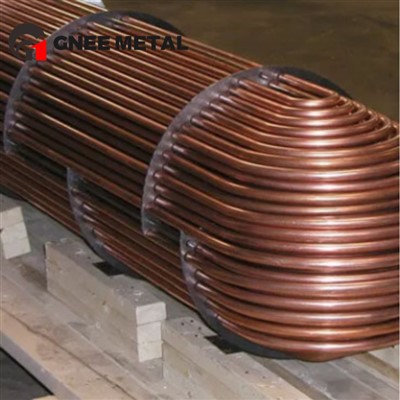

להזמנות U-חבילה:מחליף חום צינור U ומחליף חום צרור צינור U ממוקמים בג'יגות פלדה ייעודיות בתוך הארגז כדי למנוע עיוות רדיוס כיפוף.



סוג ציוד	מפרט / יכולת	השפעה על איכות
קו יציקה רציף אופקי	קיבולת של 10 טון	מייצר צינור סגסוגת נחושת הומוגנית עבור כרטיסיות מחליף חום עם אפס נקבוביות.
Three-Roll Piercing Mill	עד 60 מ"מ OD	בקרת עובי דופן מדויקת עבור עובי דופן צינור מחליף חום נמוך עד 0.5 מ"מ.
ספסל ציור קר	5 תיקו ברצף	משיג סובלנות הדוקה על אורך צינור מחליף חום נחושת וקוטר צינור מחליף חום.
קו יישור וחיתוך	CNC סרוו-נשלט	חיתוך ללא קוביות-לצינור מחליף חום נחושת בגודל 3/4 אינץ' ו-1 אינץ' לאורכי פרויקט מדויקים.
U-מכונת כיפוף	סוג ציר CNC	מייצר מעבה צינור U ומחליף חום צרור צינור U ללא קיפול או סגלגל.
אדי הנוכחי בוחן	NDT (בדיקות לא-הרסניות)	בדיקה של 100% של צינור C70600 וצינור C71500 לאיתור חורים או סדקים לפי תקני pdf ASTM B111.
בודק הידרוסטטי	עד 200 בר	מאמת הרחבת צינור מחליף חום ושלמות גלגול הצינור.
ספקטרומטר	פליטה אופטית (OES)	מאשר את ההרכב הכימי של ASME SB111, EN 12451, ו-JIS H3300 בכל אצווה.



ההסמכות והתאימות שלנו:

ASTM B111 pdf ו-ASME SB111 pdf עקיבות מלאה.

מערכת ניהול איכות ISO 9001:2015.

בדיקת צד שלישי- מקובלת: SGS, BV, Lloyds או TUV.

דוחות בדיקת תוחלת החיים של צינור מחליף חום נחושת זמינים לפי בקשה.

קבל הצעת מחיר מהירה ותוכנית לוגיסטית
