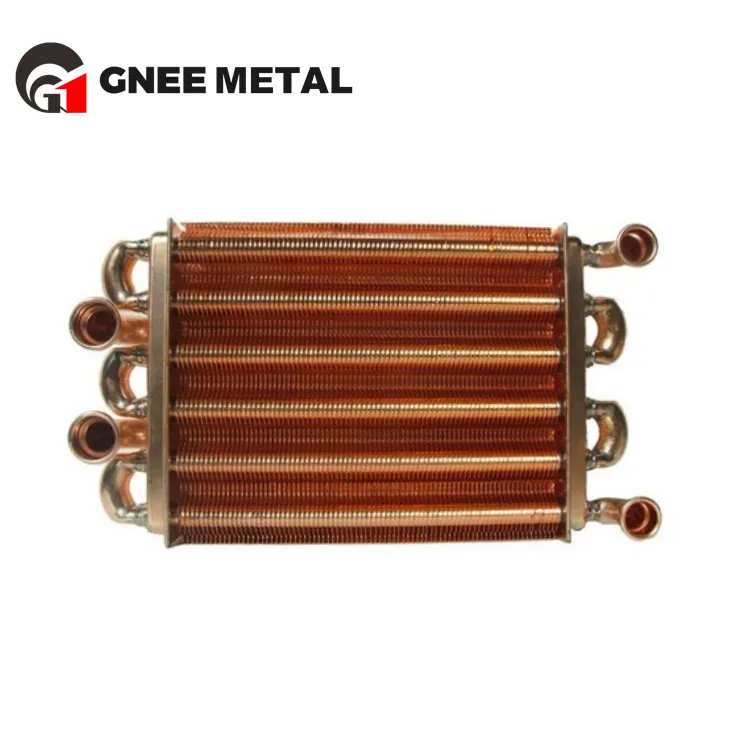

ASTM B111 C12200 צינור מחליף חום נחושת

ASTM B111 C12200 הוא צינור נחושת משוחרר-זרחן המיוצר במיוחד עבור יישומים של מחליפי חום. הוא נמצא בשימוש נרחב במחלפי חום של מעטפת וצינורות, מעבים צינור U, מערכות HVAC ויחידות דוודים. כיתה זו מציעה מוליכות תרמית גבוהה, יכולת ריתוך טובה וביצועים אמינים להרחבת צינור וגלגול צינור.

שלח החקירה

שוחח עכשיו

הצגת המוצר

Gnee Steel (Tianjin) Co., Ltd היא אחת מהיצרניות והספקיות המקצועיות ביותר של צינור מחליף חום נחושת astm b111 c12200 בסין, תומכת גם בשירות מותאם אישית. ברוכים הבאים לקנות הנחה של astm b111 c12200 צינור מחליף חום נחושת למכירה כאן מהמפעל שלנו. מוצרים איכותיים ומחיר סביר זמינים.

ASTM B111 C12200

C12200 היא אחת מסגסוגות הנחושת הנפוצות ביותר שצוינו תחתASTM B111וASME SB111. זוהי נחושת מפורקת-זרחנית עם תכולת נחושת מינימלית של 99.9%. תהליך הסרת החמצון מסיר חמצן מהחומר, מה שמשפר משמעותית את ביצועיו במהלך הריתוך וההלחמה.

בניגוד לנחושת אינסטלציה רגילה, C12200 מיועדמתגלגל צינור מחליף חוםוהרחבת צינור מחליף חום. זה מספק תוצאות עקביות במאייד צינור מעטפתומעבה צינור uיישומים.

סגסוגת זו מתאימה ל:

מחליף חום HVACמערכות

דוד מחליף חוםיחידות

מכונית מחליף חוםרדיאטורים ותנורי חימום

אוויר מחליף חוםסלילי קירור

מפרטי חומרים והרכב כימי

C12200 תואם באופן מלאASTM B111 pdfוASME SB111 pdfתקנים. זה זמין גם עם הסמכה לEN 12451וJIS H3300לְפִי דְרִישָׁה.

נֶכֶס	עֵרֶך
תֶקֶן	ASTM B111 / ASME SB111
סַגסוֹגֶת	C12200 (נחושת משחררת מזרחן)
תוכן Cu	גדול או שווה ל-99.9%
תוכן P	0.015% – 0.040%
מֶזֶג	חישול (O60), מצויר (H80), או לפי הצורך

חומר זה מוכר בעמידותו בפני התפרקות מימן, שהיא בעיה שכיחה בעת ריתוך חמצן -שנושא נחושת.

מידות ופרמטרים טכניים

אנחנו מספקיםצינור מחליף חום נחושתבמגוון רחב של ממדים. להלן הגדלים הנפוצים ביותר.

קטרים חיצוניים נפוצים:

צינור מחליף חום נחושת 5/8 אינץ'(15.88 מ"מ)

צינור מחליף חום נחושת 3/4 אינץ'(19.05 מ"מ)

צינור מחליף חום נחושת 1 אינץ'(25.4 מ"מ)

צינור מחליף חום נחושת OD 19mm

צינור מחליף חום נחושת OD 25.4 מ"מ

טווח עובי דופן:

0.5 מ"מ - 3.0 מ"מ תלוי בקוטר וביישום

אפשרויות אורך:

אורך ישר סטנדרטי: 6 מטר, 9 מטר, 12 מטר

מִנְהָגאורך צינור מחליף חום נחושתעד 30 מ'

סלילים זמינים עבור מזג חישול

פרמטרים טכניים מרכזיים לעיצוב:

גובה צינור מחליף חום: בדרך כלל 1.25 × OD, ניתן להתאמה אישית

יריעת צינור מחליף חוםסובלנות לקידוח: H11 מומלץ

קוטר צינור מחליף חוםהבחירה תלויה בקצב הזרימה ובירידה בלחץ

למהנדסים המבצעים אחישוב מחליף חום צינור נחושת, אנו יכולים לספק עקומות מוליכות תרמית ומקדמי ירידת לחץ לפי בקשה.

קבל הצעת מחיר עבור צינור מחליף חום נחושת

יישומים - היכן משתמשים ב-C12200?

C12200 מצוין בתעשיות מרובות. השילוב של ביצועים תרמיים ויכולת עבודה הופכים אותו לבחירה מעשית עבור יישומי העברת חום רבים.

מחליפי חום של מעטפת וצינור

C12200 נמצא בשימוש נפוץ במחליף חום של מעטפת וצינורעיצובים, כוללמאייד צינור מעטפתיחידות. חומר הצינור חייב לעמוד בפני גלגול לתוך יריעות צינור ורעידות פוטנציאליות. C12200 מתפקד היטב בתנאים אלה.

מחליפי חום U tube

עֲבוּרמחליף חום u צינורוu מחליף חום צרור צינורעיצובים, C12200 מציע יכולת כיפוף טובה. זה יכול להיווצר לכיפופי U- מבלי להיסדק כאשר הוא חישול כראוי.

HVAC וקירור

מחליף חום HVACמערכות, כולל מעבים ומאיידים, משתמשות לעתים קרובותמחליף חום צינור נחושתסלילים.מחליף חום צינורות נחושתהוא הבחירה הסטנדרטית עבור יחידות מיזוג אוויר.

דודי חשמל ותעשייתיים

דוד מחליף חוםיישומים דורשים חומרים עמידים בפני קורוזיה ממים מטופלים. C12200 מספק חיי שירות ארוכים במערכות לולאה סגורות.-

רכב

מכונית מחליף חוםהיישומים כוללים ליבות חימום ומקררי EGR שבהם המוליכות התרמית של הנחושת היא יתרון.

מעבים

מעבה מחליף חוםיחידות בסביבה מסחרית ותעשייתית מציינות לעתים קרובות את C12200 עבור האיזון שלו בין עלות וביצועים.

השוואה - C12200 לעומת סגסוגות צינורות אחרות של מחליף חום

שאלה נפוצה של מהנדסי רכש היא:צינור מחליף חום נחושת לעומת נירוסטה - איזה מהם עלי לבחור?

התשובה תלויה בסביבת ההפעלה.

סַגסוֹגֶת	חוזק מפתח	הַגבָּלָה
C12200 (נחושת)	מוליכות תרמית גבוהה ביותר, קל לכיפוף ולגלגול	עמידות מוגבלת למי ים-במהירות גבוהה
C44300 (פליז ימי)	עמידות טובה בפני קורוזיה פגיעה	מוליכות תרמית נמוכה יותר
C68700 (פליז אלומיניום)	מתאים למים מליחים	יקר יותר מ-C12200
C70600 (קופרוניקל 90/10)	עמידות מצוינת למי ים	מוליכות תרמית נמוכה יותר, עלות גבוהה יותר
נירוסטה 316	עמידות לכלוריד גבוהה מאוד	מוליכות תרמית ירודה

השוואה תכופה נוספת היאצינור מחליף חום נחושת לעומת קופרוניקל. עבור מים מתוקים נקיים או מערכות HVAC-סגורות, C12200 היא הבחירה היעילה יותר-. לקירור מי ים,צינור C70600אוֹצינור C71500מומלץ.

מדוע להשתמש בנחושת במערכות מחליפי חום?מכיוון שהמוליכות התרמית של הנחושת (כ. 400 W/m·K) גבוהה משמעותית מפלדת אל-חלד (כ. 15 W/m·K) או cupronickel (כ. 30-50 W/m·K). זה מתורגם לטביעות רגל קטנות יותר של מחליף חום ולדרישות הספק נמוכות יותר של מאוורר או משאבה.

הנחיות ייצור - כיפוף, ריתוך והרחבת צינורות

כיצד לכופף צינור מחליף חום נחושת

C12200 במזג חישול ניתן לכיפוף באמצעות מכופף ציר. רדיוס הכיפוף המינימלי המומלץ הוא 2.5 × OD של הצינור. אין לכופף צינור נמשך קשה- ללא חישול ביניים.

כיצד לרתך צינור מחליף חום נחושת

C12200 ניתן לריתוך באמצעות תהליך TIG. השתמש במוט מילוי מחומצן (ERCu). תכולת החמצן הנמוכה של C12200 מונעת נקבוביות גז במהלך הריתוך.

מתגלגל צינור מחליף חום

תָקִיןמתגלגל צינור מחליף חוםקריטי לחיבורים ללא דליפות-. גורמי מפתח:

חורי צינור בגיליון צינור מחליף חוםחייב להיות נקי ובסבילות

השתמש במרחיב רולר מבוקר-מומנט

הימנע מגלגול- יתר, שעלול לדלל את דופן הצינור

הרחבת צינור מחליף חום

עֲבוּרהרחבת צינור מחליף חוםלתוך יריעות צינור, C12200 מספק גמישות טובה. יש לבצע הרחבה כדי להשיג חיבור -אטום לדליפה מבלי להפחית את עובי הדופן מעבר לגבולות המקובלים.

קורוזיה וחיי שירות

קורוזיה של צינור מחליף חום נחושתנגרמת בדרך כלל על ידי אחד מהגורמים הבאים:

pH נמוך (מתחת ל-6.5)

נוכחות של אמוניה או גופרית

מהירות מים גבוהה (מעל 2.0 מ' לשנייה עבור C12200)

צימוד גלווני עם מתכת אצילה יותר

בתנאי הפעלה רגילים במים נקיים או במערכות HVAC-סגורות,תוחלת החיים של צינור מחליף חום נחושתעולה על 25 שנים. טיפול וניטור שוטפים במים מומלצים למערכות פתוחות.

כיצד לנקות צינור מחליף חום נחושת:

לחיפוי רך: הברשה מכנית עם מברשת ניילון או נירוסטה

עבור אבנית קשה: להזרים חומצה סולפאמית או לימון מעוכבת

הימנעו מחומצה הידרוכלורית, הגורמת לגילוח מהיר

שאל את המהנדס שלנו לגבי הרחבת צינור או ריתוך

שאלות נפוצות

מהו צינור מחליף חום נחושת?

צינור מחליף חום נחושת הוא צינור ללא תפרים המיוצר במידות מדויקות לשימוש בציוד להעברת חום. הוא מעביר אנרגיה תרמית בין שני נוזלים מבלי לאפשר להם להתערבב.

כיצד לנקות צינור מחליף חום נחושת?

ניקוי מכני עם מברשת שפופרת היא השיטה הנפוצה ביותר. לניקוי כימי, השתמש בחומצות מעוכבות המיועדות לנחושת. הימנע מחומצה הידרוכלורית וממיסים אגרסיביים עם כלור.

כיצד לכופף צינור מחליף חום נחושת ללא נזק?

השתמש בצינור חום מחושל ובמכופף מדרלים. רדיוס הכיפוף המינימלי צריך להיות פי 2.5 עד 3 מהקוטר החיצוני של הצינור. תמכו בצינור כראוי כדי למנוע קיפול.

כיצד לרתך צינור מחליף חום נחושת?

ניתן לרתך C12200 באמצעות TIG עם מוט מילוי ERCu. נקה את הצינור ביסודיות לפני הריתוך. השתמש בנחושת מרוקנת חמצון כדי למנוע נקבוביות.

צינור מחליף חום נחושת לעומת נירוסטה - מה מחזיק מעמד זמן רב יותר?

נירוסטה מחזיקה מעמד זמן רב יותר בסביבות קורוזיביות כמו מי ים או נוזלי pH נמוך.- נחושת מחזיקה מעמד זמן רב יותר במים נקיים ובמערכות לולאות-סגורות תוך שהיא מספקת העברת חום טובה בהרבה.

צינור מחליף חום נחושת לעומת קופרוניקל - מה עדיף?

Cupronickel (C70600, C71500) עדיף למי ים. נחושת (C12200) טובה יותר עבור יישומי מים מתוקים, HVAC ויישומי דוודים. לנחושת יש גם מוליכות תרמית גבוהה יותר ועלות חומר נמוכה יותר.

למה להשתמש בנחושת במחליף חום במקום במתכות אחרות?

נחושת מציעה את השילוב הטוב ביותר של מוליכות תרמית, יכולת עבודה ועלות עבור יישומי מים נקיים וקירור. שום חומר נפוץ אחר לא תואם את יעילות העברת החום של נחושת בסביבות אלה.

מהי תוחלת החיים של צינור מחליף חום נחושת?

במערכות לולאה סגורות-מתוחזקות כהלכה, 25-30 שנים אופייני. במגדלי קירור פתוחים עם טיפול לקוי במים, קורוזיה עלולה להתרחש תוך 3-5 שנים.

מה גורם לקורוזיה של צינור מחליף חום נחושת?

סיבות נפוצות: pH נמוך (<6.5), high dissolved oxygen, ammonia, sulfides, high water velocity, or galvanic corrosion from dissimilar metals.

יש לך צינור מחליף חום נחושת למכירה בכמויות קטנות?

כֵּן. אנו תומכים הן בכמויות תיקון קטנות והן בהזמנות OEM גדולות. כמות הזמנה מינימלית תלויה בגודל ובמזג. צור איתנו קשר עם הדרישות שלך.

האם אתה יכול לספק C12200 ל-EN 12451 או JIS H3300?

כֵּן. בעוד ASTM B111 ו-ASME SB111 הם התקנים העיקריים שלנו, אנו יכולים גם לספק הסמכה ל-EN 12451 או JIS H3300 לפי בקשה.

מה ההבדל בין ASTM B111 ל-ASME SB111?

ASME SB111 היא גרסת קוד ASME של ASTM B111. הוא כולל אבטחת איכות ודרישות הסמכה נוספות עבור יישומי מיכלי לחץ. עבור מחליפי חום מקודדים מסוג ASME-, נדרש SB111.

צור קשר עם צוות המכירות שלנו לקבלת תמחור וזמינות

כיצד אנו אורזים צינורות מחליף חום נחושת למשלוח גלובלי?

אריזה גרועה הורסת אפילו את צינור מחליף החום הנחושת הטוב ביותר. כמפעל מקצועי של צינורות מחליפי חום נחושת המשרתים צינורות מחליפי חום נחושת ארה"ב, אירופה, איחוד האמירויות הערביות, ערב הסעודית והודו, אנו פועלים לפי תקני אריזת יצוא בדרגה-צבאית כדי להבטיח אפס נזק במהלך הובלה ימית או אווירית.

תהליך האריזה הסטנדרטי שלנו:

שלב האריזה	חומר / שיטה	מַטָרָה
הגנה צינורית אישית	נייר VCI נגד-חלודה + כיסויי קצה מפלסטיק	מונע לחות, אבק ושריטות על המשטחים הפנימיים של מחליף החום של צינורות נחושת.
צרור	רצועות ניילון + מרווחי עץ	שומר על גודל צינור מחליף חום נחושת בגודל 19 מ"מ, 1 אינץ' או 5/8 אינץ' מסודר וללא רטט-.
מחסום לחות	עטיפת סרט PE עבה (התכווץ בחום-)	חוסם לחות במהלך מסעות ימיים ארוכים לצינור מחליף חום נחושת גרמניה או ערב הסעודית.
אריזה חיצונית	ייצוא-מארזי דיקט או ארגזי עץ עם פסים-פלדה	עמיד בערימה ובטיפול גס. כל ארגז מסומן במספר PO, סגסוגת (למשל, SB111 C70600) וכמות.
תיעוד	רשימת אריזה + תעודת מבחן מיל (MTC) מצורפת בחוץ	תמיכה בשחרור ממכס עבור שותפי מפיץ של צינורות מחליפי חום נחושת.

עבור הזמנות חבילות-:מחליף חום צינור U ומחליף חום צרור צינורות U ממוקמים בג'יגות פלדה ייעודיות בתוך הארגז כדי למנוע עיוות רדיוס כיפוף.

copper heat exchanger tube manufacturers

המפעל והציוד שלנו

סוג ציוד	מפרט / יכולת	השפעה על איכות
קו יציקה רציף אופקי	קיבולת של 10 טון	מייצר צינור סגסוגת נחושת הומוגנית עבור כרטיסיות מחליף חום עם אפס נקבוביות.
Three-Roll Piercing Mill	עד 60 מ"מ OD	בקרת עובי דופן מדויקת עבור עובי דופן צינור מחליף חום נמוך עד 0.5 מ"מ.
ספסל ציור קר	5 תיקו ברצף	משיג סובלנות הדוקה על אורך צינור מחליף חום נחושת וקוטר צינור מחליף חום.
קו יישור וחיתוך	CNC סרוו-נשלט	חיתוך ללא קוביות-לצינור מחליף חום נחושת בגודל 3/4 אינץ' ו-1 אינץ' לאורכי פרויקט מדויקים.
U-מכונת כיפוף	סוג ציר CNC	מייצר מעבה צינור U ומחליף חום צרור צינור U ללא קיפול או סגלגל.
אדי הנוכחי בודק	NDT (בדיקות לא-הרסניות)	בדיקה של 100% של צינור C70600 וצינור C71500 לאיתור חורים או סדקים לפי תקני pdf ASTM B111.
בודק הידרוסטטי	עד 200 בר	מאמת הרחבת צינור מחליף חום ושלמות גלגול הצינור.
ספקטרומטר	פליטה אופטית (OES)	מאשר את ההרכב הכימי של ASME SB111, EN 12451, ו-JIS H3300 בכל אצווה.
