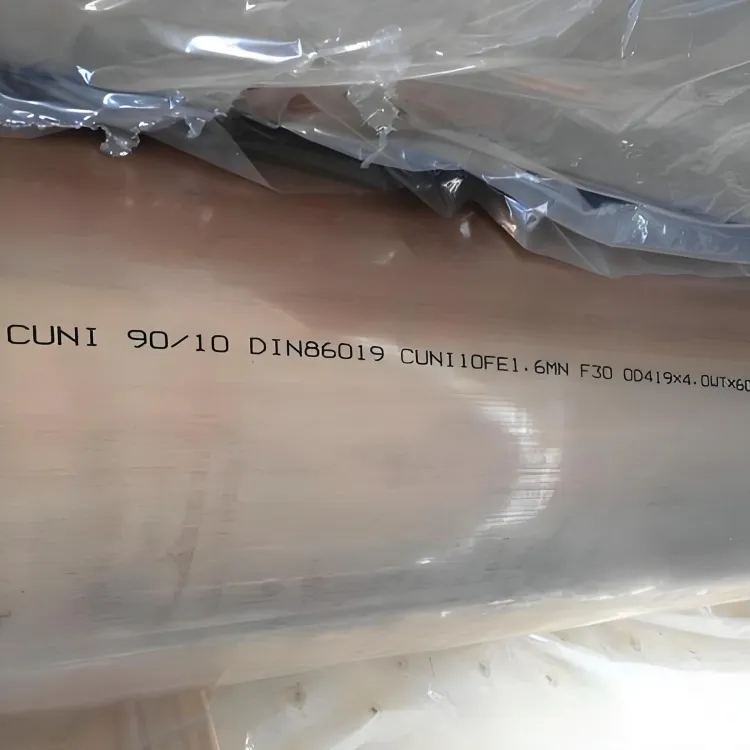

ASTM B111 C70600 צינור ניקל נחושת 90/10

Gnee Steel (Tianjin) Co., Ltd היא אחת היצרניות והספקיות המקצועיות ביותר של צינורות ניקל נחושת astm b111 c70600 90/10 בסין, תומכת גם בשירות מותאם אישית. ברוכים הבאים לקנות הנחה astm b111 c70600 צינור ניקל נחושת 90/10 למכירה כאן מהמפעל שלנו. מוצרים איכותיים ומחיר סביר זמינים.



ASTM B111 C70600 היא סגסוגת נחושת-ניקל המכילה כ-90% נחושת ו-10% ניקל, עם תוספות קטנות של ברזל ומנגן. זהו אחד החומרים הנפוצים ביותר עבור מחליפי חום, מעבים ומאיידים מקוררים במי ים{{6}.



שלא כמו פליז אלומיניום (C68700) או פליז אדמירליות (C44300), C70600 מציע עמידות טובה יותר באופן משמעותי בפני מי ים- במהירות גבוהה, קורוזיה- בשחיקה והתקפה של אמוניה. החילוץ- הוא מוליכות תרמית נמוכה יותר ועלות חומר גבוהה יותר.



סגסוגת זו מוגדרת עבורמחליף חום של מעטפת וצינור, מעבה מחליף חום, ומאייד צינור מעטפתיישומים שבהם נדרש חיי שירות של 30+ שנים או שבהם מהירות המים עולה על 2.5 מ"ש לשנייה.



אנו מספקים צינורות C70600 לASTM B111, ASME SB111, EN 12451, וJIS H3300תקנים. אורכים ישרים ומחליף חום u צינורעיקולים זמינים מהמלאי בגדלים נפוצים.



הטבלה שלהלן מציגה את ההרכב הנדרש לפי ASTM B111. תכולת הברזל והמנגן היא קריטית - הם משפרים את העמידות בפני קורוזיה פגיעה ושחיקה במי ים-במהירות גבוהה.

אֵלֵמֶנט	אחוז (%)
נחושת (Cu)	86.5 דקות (כולל ניקל)
ניקל (ני)	9.0 – 11.0
ברזל (Fe)	1.0 – 1.8
מנגן (Mn)	1.0 מקסימום
עופרת (Pb)	0.05 מקסימום
אבץ (Zn)	1.0 מקסימום
אחרים	0.5 מקסימום סך הכל



הרכב נחושת-90/10 (90% Cu, 10% Ni) הוא סגסוגת הקופרוניקל הנפוצה ביותר עבור צינורות מחליפי חום. תכולת הברזל של 1.0-1.8% חיונית - היא מאטה את קצב הקורוזיה על ידי יצירת סרט מגן עשיר בברזל על פני הצינור. מנגן משרת מטרה דומה.



C70600 מכוסה תחת התקנים הבאים:

ASTM B111- מפרט סטנדרטי עבור צינורות מעבה חלקים של נחושת וסגסוגת נחושת

ASME SB111- גרסת קוד ASME עם דרישות הסמכה נוספות

EN 12451- תקן אירופאי (כינוי סגסוגת CuNi10Fe1Mn)

JIS H3300- תקן יפני (סימן סגסוגת C7060T)

עבור יישומי קוד ASME, צייןSB111 C70600במקום ASTM B111.



נֶכֶס	ערך (מזג חישול)
חוזק מתיחה (דקות)	270 MPa (39 ksi)
חוזק תפוקה (0.5% הארכה, דקות)	105 MPa (15 ksi)
התארכות (דקות)	30%
קשיות (Rockwell B)	40 – 75
מוליכות תרמית (20 מעלות)	45 W/m·K
מקדם התפשטות תרמית (20-300 מעלות)	17.0 µm/m·K
צְפִיפוּת	8.94 גרם/ס"מ³
מוליכות חשמלית (% IACS)	9%
טמפרטורת עבודה רציפה מקסימלית	200 מעלות (400 מעלות F)



מוליכות תרמית של C70600 (45 W/m·K) היא פחות ממחצית מזו של C68700 (100 W/m·K) וכ-תשיעית מזו של C12200 נחושת (400 W/m·K). המשמעות היא שמחליף חום המשתמש בצינורות C70600 ידרוש שטח פנים גדול יותר מאשר מחליף חום המשתמש בצינורות נחושת לאותה חובה תרמית. עם זאת, בשירות מי ים, צינורות נחושת אינם ברי קיימא. ההשוואה היא בין C70600, C68700 ו-C71500.



המוליכות התרמית הנמוכה יותר היא החיסרון העיקרי של הקופרוניקל. היתרונות - עמידות בפני קורוזיה וחיי שירות - עולים לעתים קרובות על כך עבור יישומי מי ים קריטיים.



אנחנו מספקיםצינור מסגסוגת נחושת למחליף חוםבמידות הבאות. גדלי מלאי זמינים למשלוח מיידי.

קטרים ​​חיצוניים - במלאי ובהזמנה נפוצה:

צינור מחליף חום נחושת 5/8 אינץ'(15.88 מ"מ)

צינור מחליף חום נחושת 3/4 אינץ'(19.05 מ"מ)

צינור מחליף חום נחושת 1 אינץ'(25.4 מ"מ)

צינור מחליף חום נחושת OD 19mm

צינור מחליף חום נחושת OD 25.4 מ"מ

קטרים ​​אחרים מ-12 מ"מ עד 32 מ"מ זמינים לפי בקשה.



עובי דופן:

עובי דופן סטנדרטי נע בין 0.7 מ"מ ל-3.0 מ"מ. גדלי BWG כגון 18 BWG (1.24 מ"מ), 16 BWG (1.65 מ"מ), 14 BWG (2.11 מ"מ) ו-12 BWG (2.64 מ"מ) מצויים בדרך כלל עבור C70600.



מֶשֶׁך:

צינורות ישרים זמינים באורכים של עד 30 מטר.אורך צינור מחליף חום נחושתניתן לחתוך לפי הדרישה שלך.



U-כיפוף:

אנחנו מפוברקיםמחליף חום u צינורוu מחליף חום צרור צינורעיקולים מ-C70600. רדיוס כיפוף מינימלי הוא 3.0 × OD עבור צינור חישול. בשל הגמישות הנמוכה יותר של הסגסוגת בהשוואה לפליז, כיפופי U- דורשים כלי עבודה ובדיקה זהירים.



פרמטרי עיצוב עבור מחליף חום:

גובה צינור מחליף חום- התקן הוא 1.25 × OD. עבור C70600, לפעמים צוין גובה רחב יותר כדי להתאים לכלי ניקוי.

יריעת צינור מחליף חוםקידוח - יש לקדוח חורי צינור בסובלנות של ±0.08 מ"מ מ-OD נומינלי. גימור פני השטח של חורי הצינור צריך להיות 3.2 מיקרומטר Ra או טוב יותרגלגול צינור.

קוטר צינור מחליף חום– עבור חישובי זרימת צד-, השתמש ב-OD שנמדד בפועל.



C70600 מצוין כאשר מצע הקירור הוא מי ים ונדרשים חיי שירות ארוכים. זהו החומר הסטנדרטי עבור יישומים רבים של תחנות כוח ימיות וחופיות.



מעבים לתחנת כוח

מעבה מחליף חוםיחידות בתחנות כוח חוף וגרעיניות משתמשות בדרך כלל ב-C70600. הסגסוגת מטפלת במהירויות מים של עד 3.5 מ' לשנייה וסובלת את הכלור המשמש לבקרת זיהום ביולוגי. חיי שירות של 30-40 שנים אופייניים.



מתקני התפלה

מאייד צינור מעטפתיחידות במפעלי הבזק רב-שלבי (MSF) ורב-זיקוק (MED) מציינים את C70600 עבור קטעי מחמם המלח ופסילת החום. הסגסוגת עמידה בסביבת המלח-הגבוהה (עד 110 מעלות ) טוב יותר מסגסוגות פליז.



מחליפי חום ימיים

ספינות, פלטפורמות ימיות ויחידות אחסון ופירוק ייצור צף (FPSO) משתמשות רבות ב-C70600. היישומים כוללים:

מצננים מרכזיים

מקררי מים מעיל מנוע

מקררי שמן סיכה

מחליף חום HVACמערכות לינה

מחליף חום מעטפת וצינורלשירותים ימיים שונים



פלטפורמות נפט וגז

פלטפורמות ימיות בים הצפוני, במפרץ מקסיקו ובמזרח התיכון משתמשות ב-C70600 עבור מקררי משאבת אש, מצננים גנרטורים ומצנני תהליכים שבהם מי הים הם אמצעי הקירור.



טיפול מקדים להתפלה

דוד מחליף חוםמחממי מי הזנה במפעלי התפלה מציינים לעתים קרובות C70600 כדי למנוע זיהום תחמוצת ברזל של מי ההזנה.



ללוי	היישום הטוב ביותר	מוליכות תרמית (W/m·K)	עלות יחסית	מגבלת מהירות מי הים	חיי שירות אופייניים
C12200 (נחושת)	מים טריים	400	נָמוּך	לא למי ים	1-3 שנים במי ים
C44300 (פליז אדמירליות)	מי ים נקיים,<2 m/s	100	נמוך-בינוני	2.0 m/s	10-15 שנים
C68700 (פליז אלומיניום)	מי ים משתנים,<2.5 m/s	100	בֵּינוֹנִי	2.5 m/s	15-20 שנים
C70600 (90/10 קופרוניקל)	מי ים,<3.5 m/s	45	גָבוֹהַ	3.5 m/s	25-40 שנים
C71500 (70/30 קופרוניקל)	מי ים אגרסיביים, מהירות גבוהה	30	גבוה מאוד	4.5 m/s	30-50 שנה
טיטניום (Gr2)	תנאים אגרסיביים ביותר	17	גבוה מאוד	בִּלתִי מוּגבָּל	40+ שנים



C70600 לעומת C68700 (פליז אלומיניום):
C70600 מחזיק מעמד זמן רב יותר במי ים - 25-40 שנים לעומת 15-20 שנים עבור C68700. C70600 גם מתמודד עם מהירות מים גבוהה יותר (3.5 מ' לשנייה לעומת 2.5 מ' לשנייה) ועמיד הרבה יותר בפני התקפת אמוניה. הפשרה היא מוליכות תרמית נמוכה יותר (45 לעומת 100 W/m·K) ועלות חומר גבוהה יותר (בדרך כלל 40-60% יותר). עבור יישומים קריטיים שבהם זמן ההשבתה יקר, אורך החיים הארוך יותר של C70600 מצדיק את העלות הגבוהה יותר מראש.



C70600 לעומת C71500 (70/30 קופרוניקל):
ל-C71500 תכולת ניקל גבוהה יותר (30% לעומת 10%), מה שנותן עמידות טובה יותר למי ים אגרסיביים מאוד ומהירות גבוהה יותר (4.5 מ"ש). עם זאת, ל-C71500 מוליכות תרמית נמוכה עוד יותר (30 W/m·K) ועלותו משמעותית יותר (30-40% מעל C70600). עבור רוב יישומי מי הים, C70600 מספיק. C71500 שמור לתנאים אגרסיביים במיוחד או למהירויות גבוהות מאוד.



C70600 לעומת טיטניום:
טיטניום מציע עמידות בלתי מוגבלת בפני קורוזיה במי ים ויכול להתמודד עם כל מהירות. עם זאת, לטיטניום מוליכות תרמית נמוכה מאוד (17 W/m·K), קשה לייצור, ועולה פי 3-5 מ-C70600. טיטניום משמש רק עבור היישומים התובעניים ביותר שבהם אין סגסוגת נחושת מספקת.



מהו ASTM B111 C70600 צינור ניקל נחושת?

זהו צינור מסגסוגת ניקל 90/10 נחושת- המיוצר לפי ASTM B111 עבור יישומי מחליף חום וקבלים. הוא מכיל 9-11% ניקל ו-1.0-1.8% ברזל, המקנים לו עמידות מצוינת בפני קורוזיה של מי ים.



מה ההבדל בין C70600 ל-C71500?

C70600 הוא 90/10 קופרוניקל (90% נחושת, 10% ניקל). C71500 הוא 70/30 קופרוניקל (70% נחושת, 30% ניקל). ל-C71500 עמידות טובה יותר בפני קורוזיה והוא יכול להתמודד עם מהירות מים גבוהה יותר, אך בעל מוליכות תרמית נמוכה יותר ועלות גבוהה יותר.



האם ניתן להשתמש ב-C70600 במים מתוקים?

כן, אבל זה לא חסכוני. לנחושת C12200 יש מוליכות תרמית גבוהה בהרבה ועלות נמוכה יותר. השתמש ב-C70600 רק כאשר קיימים מי ים או מים מליחים.



איך לכופף צינור מחליף חום נחושת ב-C70600?

השתמש במזג חישול. רדיוס הכיפוף המינימלי הוא 3.0 × OD. נדרש כיפוף מנדנד. צפו לקפיצה לאחור - -מתכופף בכ-5 מעלות. בדוק כל עיקול לאיתור סדקים.



כיצד לרתך צינור מחליף חום נחושת ב-C70600?

ריתוך TIG עם מתכת מילוי ERCuNi. אין צורך בחימום מוקדם עבור עובי דופן טיפוסי. השתמש בגז מגן ארגון. אין צורך בטיפול בחום לאחר-ריתוך. נקו היטב לפני הריתוך.



מה ההבדל בין ASTM B111 ל-ASME SB111?

ASME SB111 היא גרסת קוד ASME. כימיה וממדים זהים. SB111 דורש הבטחת איכות והסמכה נוספים עבור יישומי מיכלי לחץ. אם מחליף החום של המעטפת והצינור שלך עם חותמת ASME, ציין SB111.



צינור מחליף חום נחושת לעומת נירוסטה - מה עדיף למי ים?

C70600 (קופרוניקל) טוב יותר מפלדת אל חלד עבור רוב יישומי מחליפי החום של מי ים. נירוסטה סובלת מקורוזיה של חריצים במי ים, במיוחד מתחת למשקעים או באטמים. לקופרוניקל אין את הבעיה הזו.



צינור מחליף חום נחושת לעומת קופרוניקל - מה מחזיק מעמד זמן רב יותר?

שאלה זו נשאלת לעתים קרובות בצורה לא נכונה - C70600 IS cupronickel. ההשוואה הנכונה היא בין C70600 (90/10 קופרוניקל) לבין סגסוגות נחושת אחרות (C12200, C44300, C68700). קופרוניקל מחזיק מעמד הרבה יותר זמן במי ים מכל פליז או נחושת טהורה.



מדוע להשתמש בנחושת ביישומי מחליפי חום הכוללים מי ים?

עבור יישומי מי ים, "נחושת" פירושה סגסוגות קופרוניקל (C70600, C71500). סגסוגות אלו מספקות את השילוב הטוב ביותר של עמידות בפני קורוזיה, מוליכות תרמית (ביחס לטיטניום או נירוסטה), ויכולת יצירת יצור עבור מחליפי חום מקוררים במי ים-.



מהי תוחלת החיים של צינור מחליף חום C70600?

25-40 שנה במערכות מי ים מתוכננות ומתוחזקות כהלכה. זה ארוך משמעותית מסגסוגות פליז (10-20 שנים) וניתן להשוות לטיטניום עבור יישומים רבים.



מה גורם לקורוזיה בצינורות C70600?

הסיבה השכיחה ביותר: קורוזיה גלוונית כתוצאה מחיבור עם יריעות צינורות נירוסטה או טיטניום. סיבות נוספות: זיהום גופרתי במי ים מזוהמים קשות, שחיקת חול במהירות גבוהה או pH נמוך מתחת ל-5.0.



כיצד לנקות צינור מחליף חום נחושת עשוי C70600?

ניקוי מכני עם מברשות ניילון או נירוסטה. ניקוי כימי עם חומצה סולפאמית או לימון מעוכבת. C70600 חזק יותר מפליז, אך עדיין הימנעו מחומצה הידרוכלורית ו-pH נמוך מאוד. עבור זיהום ביולוגי, הכלרה מקובלת בכלור חופשי מתחת ל-0.5 ppm.



האם אתה מספק C70600 ל-EN 12451 או JIS H3300?

כֵּן. ייעוד EN 12451 הוא CuNi10Fe1Mn. ייעוד JIS H3300 הוא C7060T. ציין את התקן הנדרש שלך בעת ההזמנה.



יש לך צינור מחליף חום נחושת למכירה בכמויות קטנות?

כֵּן. אנו תומכים בחבילות תיקון והחלפה. כמות מינימלית תלויה במלאי - בדרך כלל 100 מטר עבור גדלי מלאי. צור איתנו קשר עם הדרישות שלך.



מהי מהירות המים המקסימלית המומלצת עבור C70600?

3.5 מ"ש למי ים נקיים. הפחת ל-2.5 מ' לשנייה אם יש חול או חומרים שוחקים אחרים. C70600 מטפל במהירויות גבוהות יותר מסגסוגות פליז (מגבלה של 2.0-2.5 מטר/שניה) הודות להתנגדות המצוינת שלו לשחיקה-קורוזיה.



האם אתם מספקים בדיקה של-צד שלישי?

כֵּן. אנו יכולים לארגן בדיקה על ידי ABS, DNV, BV, Lloyds, או כל סוכנות צד שלישי אחרת- על חשבון הלקוח. יש לציין את הבדיקה בזמן ההזמנה.



אריזה גרועה הורסת אפילו את צינור מחליף החום הנחושת הטוב ביותר. כמפעל מקצועי של צינורות מחליפי חום נחושת המשרתים צינורות מחליפי חום נחושת ארה"ב, אירופה, איחוד האמירויות הערביות, ערב הסעודית והודו, אנו פועלים לפי תקני אריזת יצוא בדרגה-צבאית כדי להבטיח אפס נזק במהלך הובלה ימית או אווירית.



תהליך האריזה הסטנדרטי שלנו:

שלב האריזה	חומר / שיטה	מַטָרָה
הגנה צינורית אישית	נייר VCI נגד-חלודה + כיסויי קצה מפלסטיק	מונע לחות, אבק ושריטות על המשטחים הפנימיים של מחליף החום של צינורות נחושת.
צרור	רצועות ניילון + מרווחי עץ	שומר על גודל צינור מחליף חום נחושת בגודל 19 מ"מ, 1 אינץ' או 5/8 אינץ' מסודר וללא רטט-.
מחסום לחות	עטיפת סרט PE עבה ​​(התכווץ בחום-)	חוסם לחות במהלך מסעות ימיים ארוכים לצינור מחליף חום נחושת גרמניה או ערב הסעודית.
אריזה חיצונית	ייצוא-מארזי דיקט או ארגזי עץ עם פסים-פלדה	עמיד בערימה ובטיפול גס. כל ארגז מסומן במספר PO, סגסוגת (למשל, SB111 C70600) וכמות.
תיעוד	רשימת אריזה + תעודת מבחן מיל (MTC) מצורפת בחוץ	תמיכה בשחרור ממכס עבור שותפי מפיץ של צינורות מחליפי חום נחושת.

עבור הזמנות חבילות-:מחליף חום צינור U ומחליף חום צרור צינורות U ממוקמים בג'יגות פלדה ייעודיות בתוך הארגז כדי למנוע עיוות רדיוס כיפוף.



סוג ציוד	מפרט / יכולת	השפעה על איכות
קו יציקה רציף אופקי	קיבולת של 10 טון	מייצר צינור סגסוגת נחושת הומוגנית עבור כרטיסיות מחליף חום עם אפס נקבוביות.
Three-Roll Piercing Mill	עד 60 מ"מ OD	בקרת עובי דופן מדויקת עבור עובי דופן צינור מחליף חום נמוך עד 0.5 מ"מ.
ספסל ציור קר	5 תיקו ברצף	משיג סובלנות הדוקה על אורך צינור מחליף חום נחושת וקוטר צינור מחליף חום.
קו יישור וחיתוך	CNC סרוו-נשלט	חיתוך ללא קוביות-לצינור מחליף חום נחושת בגודל 3/4 אינץ' ו-1 אינץ' לאורכי פרויקט מדויקים.
U-מכונת כיפוף	סוג ציר CNC	מייצר מעבה צינור U ומחליף חום צרור צינור U ללא קיפול או סגלגל.
אדי הנוכחי בודק	NDT (בדיקות לא-הרסניות)	בדיקה של 100% של צינור C70600 וצינור C71500 לאיתור חורים או סדקים לפי תקני pdf ASTM B111.
בודק הידרוסטטי	עד 200 בר	מאמת הרחבת צינור מחליף חום ושלמות גלגול הצינור.
ספקטרומטר	פליטה אופטית (OES)	מאשר את ההרכב הכימי של ASME SB111, EN 12451, ו-JIS H3300 בכל אצווה.



ההסמכות והתאימות שלנו:

ASTM B111 pdf ו-ASME SB111 pdf עקיבות מלאה.

מערכת ניהול איכות ISO 9001:2015.

בדיקת צד שלישי- מקובלת: SGS, BV, Lloyds או TUV.

דוחות בדיקת תוחלת החיים של צינור מחליף חום נחושת זמינים לפי בקשה.

קבל הצעת מחיר מהירה ותוכנית לוגיסטית
