ASTM B111 C71500 צינור ניקל נחושת 70/30

Henan Gnee New Material Co., Ltd היא אחת מהיצרניות והספקיות המקצועיות ביותר של צינורות ניקל נחושת נחושת astm b111 c71500 70/30 בסין, המתמחה באספקת מוצרי נחושת באיכות גבוהה עם מחיר תחרותי. ברוכים הבאים לקנות הנחה astm b111 c71500 צינור ניקל נחושת 70/30 למכירה כאן מהמפעל שלנו. הזמנות מותאמות אישית יתקבלו בברכה.



עבור מעבים-בלחץ גבוה ומחלפי חום ימיים,ASTM B111 C71500 (ניקל נחושת 70/30)היא הבחירה העיקרית של החומר כאשר פליז סטנדרטי או נחושת 90/10-ניקל נכשלים. תכולת הניקל הגבוהה שלו מספקת את חוזק הגזירה הדרוש לעמידה בפני שחיקה- בפני קורוזיה במי ים סוערים, מה שהופך אותו לתקן התעשייה עבור כלי שיט ימיים ומפעלי התפלה.



שֶׁלָנוּמפעל צינורות מחליף חום נחושתמייצרת צינורות C71500 במיוחד עבור סביבות שבהן מהירות המים עולה על 3.5 מטר לשנייה. אנו מספקים צינורות אלה כדי להיפגשASME SB111וEN 12451סטנדרטים, להבטיח שכל מטר של צינורות נבדק לתקינות לפני שהוא עוזב את המתקן שלנו.

קבל פתרון טכני מותאם אישית

טופס / סוג	טווח OD (מ"מ)	עובי קיר (מ"מ)	מפרטי סנפיר (אם רלוונטי)	אורך (מ"מ)	מזג / מצב	יישום טיפוסי
צינורות ישרים ללא תפרים	6.0 – 168.0	0.5 – 10.0	-	עד 18,000	חישול (O), מצוייר קל (LD), מצויר קשה (HD)	מחליפי חום, מעבים, מאיידים

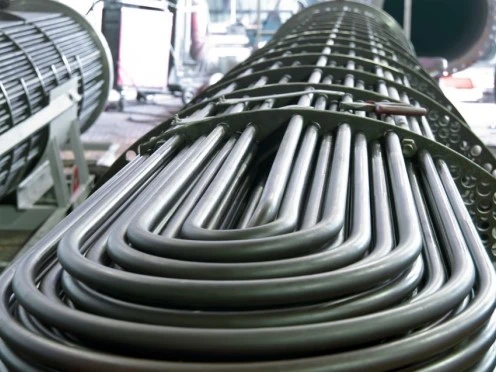

U-כיפוף צינורות	12.0 – 50.8	0.7 – 3.5	-	רדיוסים מותאמים אישית לכל ציור	חישול (O) או מתח-מוקל	תחנת כוח וקבלים ימיים, החלפות שיפוץ
צינורות פינים	12.0 – 89.0	0.9 – 5.0	אינטגרלי סנפיר נמוך-(11–19 FPI) או סנפיר גבוה-(4–10 FPI, גובה 8–16 מ"מ); G-סוג / L-רגל / Extruded זמין	עד 15,000	חישול (O)	מחליפי חום-מקוררים באוויר, רדיאטורים, חסכוני דוודים, מערכות HVAC
חבילות צינורות (-מורכבות מראש)	מותאם אישית (מיוצר לפי ציור)	מִנְהָג	אופציונלי (סנפיר או רגיל)	מִנְהָג	חישול (O)	החלפות מלאות של צרור קונדנסר וצ'ילר, ערכות שיפוץ סוהר



פָּרִיט	מִפרָט
דרגת חומר	C71500 (70/30 נחושת ניקל)
תֶקֶן	ASTM B111, ASME SB111, EN 12451, JIS H3300
סוג מוצר	צינור ניקל נחושת ללא תפרים
קוטר חיצוני (OD)	12.7–76.2 מ"מ (1/2 אינץ'–3 אינץ'
עובי קיר (WT)	0.7-3.5 מ"מ
מֶשֶׁך	עד 25 מ'
טפסי אספקה	צינורות באורך ישר, U-צינורות כיפוף, רכיבי צרור צינורות
מֶזֶג	חישול (O60), נמשך קל (H55), מתח-מוקל
גימור פני השטח	גימור טחינה, חישול בהיר, כבוש ומנוקה
סיום סיום	קצוות רגילים, קצוות פרוע
תהליך ייצור	ללא תפרים בשיחול וציור קר
שיטות בדיקה	בדיקות זרם מערבולת, הידרוסטטי, פניאומטי, שיטוח והתלקחות
תְעוּדָה	EN10204 3.1 תעודת מבחן מיל
בדיקת צד שלישי-	SGS, BV, DNV, TUV, ABS זמין
אריזה	מארזי עץ, חבילות, אריזה כשירה ליצוא

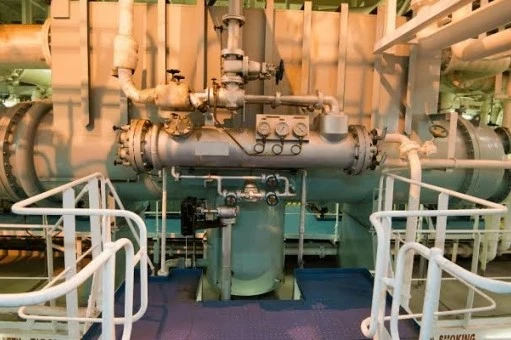

יישומים	מעבים, מחליפי חום, מתקני התפלה, מערכות קירור ימיות



אֵלֵמֶנט	הרכב (%)
נחושת (Cu)	65.0 – 70.0
ניקל (Ni) + קובלט (Co)	29.0 – 33.0
ברזל (Fe)	0.40 – 1.0
מנגן (Mn)	פחות או שווה ל-1.0
עופרת (Pb)	פחות או שווה ל-0.05
אבץ (Zn)	פחות או שווה ל-1.0
פח (Sn)	-
גופרית (S)	פחות או שווה ל-0.02
פחמן (C)	פחות או שווה ל-0.05
זרחן (P)	-
נחושת + ניקל	גדול או שווה ל-99.5 (בסיס כולל)



נֶכֶס	עֵרֶך
צְפִיפוּת	8.94 גרם/cm³ (0.323 lb/in³)
טווח נקודות התכה	1170 - 1240 מעלות (2140 - 2260 מעלות F)
מוליכות תרמית (20 מעלות)	29 W/(m·K) (16.8 BTU·in/(hr·ft²· מעלות F))
מוליכות חשמלית (20 מעלות)	~ 4.6% IACS
התנגדות חשמלית	0.38 µΩ·m (ב-20 מעלות)
מקדם התפשטות תרמית (20-300 מעלות)	16.2 × 10⁻⁶/מעלה (9.0 × 10⁻⁶/מעלה F)
קיבולת חום ספציפית (20 מעלות)	380 J/(kg·K) (0.091 BTU/(lb· מעלות F))
מודול אלסטיות (מתח)	152 GPa (22,000 ksi)
מודול קשיחות	57 GPa (8,300 ksi)
יחס פואסון	0.33



נֶכֶס	דרישת ASTM B111	ערך טיפוסי (חישול)
חוזק מתיחה (דקות)	483 MPa (70 ksi)	500 - 550 MPa
חוזק תשואה (היסט של 0.2%, דקות)	172 MPa (25 ksi)	180 - 220 MPa
התארכות (ב-2 אינץ' או 50 מ"מ, דקות)	30%	35 – 45%
קשיות (Rockwell B)	-	70 - 85 HRB
גודל גרגר (ASTM)	-	0.035 - 0.060 מ"מ (עבור חישול)



טופס / סוג	טווח OD (מ"מ)	סובלנות OD (מ"מ)	עובי קיר (מ"מ)	סובלנות קיר (מ"מ)	אורך (מ"מ)	סובלנות אורך (מ"מ)
צינורות ישרים ללא תפרים	6.0 – 168.0	±0.08 - ±0.20 (בהתאם ל-OD)	0.5 – 10.0	±10% מהקיר הנומינלי	עד 18,000	0 / +3 (עבור אורכי חתך)
U-כיפוף צינורות	12.0 – 50.8	±0.10 – ±0.15	0.7 – 3.5	±10% מהקיר הנומינלי	רדיוסים מותאמים אישית לכל ציור	±1.5 (אורך רגל) / ±3.0 (מרכז-למרכז-
צינורות פינים	12.0 - 89.0 (צינור בסיס)	±0.10 - ±0.20 (צינור בסיס)	0.9 - 5.0 (צינור בסיס)	±10% מהקיר הנומינלי	עד 15,000	0 / +3
חבילות צינורות (-מורכבות מראש)	מותאם אישית לכל ציור	דרישות לפי ציור	מותאם אישית לכל ציור	דרישות לפי ציור	מותאם אישית לכל ציור	דרישות לפי ציור



סַגסוֹגֶת	היישום הטוב ביותר	מוליכות תרמית (W/m·K)	עלות יחסית	מגבלת מהירות מי הים	טמפ' מקסימלית (מעלה)	חיי שירות אופייניים
C12200 (נחושת)	מים טריים	400	נָמוּך	לא למי ים	200	1-3 שנים במי ים
C44300 (פליז אדמירליות)	מי ים נקיים, מהירות נמוכה	100	נמוך-בינוני	2.0 m/s	150	10-15 שנים
C68700 (פליז אלומיניום)	מי ים משתנים	100	בֵּינוֹנִי	2.5 m/s	175	15-20 שנים
C70600 (90/10 קופרוניקל)	מי ים, מהירות בינונית	45	גָבוֹהַ	3.5 m/s	200	25-40 שנים
C71500 (70/30 קופרוניקל)	מי ים אגרסיביים, מהירות גבוהה, טמפ' גבוהה	30	גבוה מאוד	4.5 m/s	300	30-50 שנה
טיטניום (Gr2)	תנאים אגרסיביים ביותר	17	גבוה מאוד	בִּלתִי מוּגבָּל	300+	40+ שנים



C71500 לעומת C70600:
C71500 מציע עמידות טובה יותר בפני קורוזיה במי ים אגרסיביים, מהירות מותרת גבוהה יותר (4.5 מ' לשנייה מול 3.5 מ' לשנייה), יכולת טמפרטורה גבוהה יותר (300 מעלות מול 200 מעלות), וחוזק גבוה יותר. עם זאת, ל-C71500 מוליכות תרמית נמוכה יותר (30 לעומת 45 W/m·K) ועולה 30-50% יותר. עבור רוב יישומי מי הים, C70600 מספיק. ציין C71500 רק כאשר C70600 נכשל בשירות דומה או כאשר תנאי ההפעלה חורגים ממגבלות C70600.



C71500 לעומת טיטניום:
טיטניום מציע עמידות בפני קורוזיה בלתי מוגבלת ויכול להתמודד עם כל מהירות. עם זאת, לטיטניום מוליכות תרמית נמוכה מאוד (17 W/m·K), קשה לייצור (לא ניתן לגלגל אותו ליריעות צינור באותו אופן), ועולה פי 3- מ-C71500. C71500 הוא הבחירה המעשית יותר עבור רוב יישומי מי הים בעלי הביצועים הגבוהים. טיטניום שמור לתנאים האגרסיביים ביותר (מהירות גבוהה מאוד, מי ים חמים או תנאים חומציים).



מהו צינור ניקל נחושת ASTM B111 C71500?

זהו צינור מסגסוגת ניקל 70/30 נחושת- המיוצר לפי ASTM B111 עבור יישומי מחליף חום וקבלים. הוא מכיל 29-33% ניקל, המעניק לו עמידות מצוינת למי ים במהירות גבוהה, לטמפרטורות גבוהות וסביבות כימיות אגרסיביות.



מה ההבדל בין C71500 ל-C70600?

C71500 הוא 70/30 קופרוניקל (70% נחושת, 30% ניקל). C70600 הוא 90/10 קופרוניקל (90% נחושת, 10% ניקל). C71500 מציע עמידות טובה יותר בפני קורוזיה, מהירות מותרת גבוהה יותר (4.5 מ' לשנייה מול 3.5 מ' לשנייה), יכולת טמפרטורה גבוהה יותר (300 מעלות מול 200 מעלות), וחוזק גבוה יותר. עם זאת, ל-C71500 מוליכות תרמית נמוכה יותר ועולה 30-50% יותר.



מתי כדאי לי לבחור C71500 על פני C70600?

בחר ב-C71500 כאשר: מהירות המים עולה על 3.5 מטר/שניה, טמפרטורת ההפעלה עולה על 200 מעלות, C70600 נכשל בשירות דומה, או אורך חיי השירות הנדרש הוא 40+ שנים. עבור רוב יישומי מי הים, C70600 מספיק.



האם ניתן להשתמש ב-C71500 במים מתוקים?

כן, אבל זה מאוד-מצוין יתר על המידה. השתמש בנחושת C12200 ליישומי מים מתוקים.



איך לכופף צינור מחליף חום נחושת ב-C71500?

השתמש במזג חישול. רדיוס הכיפוף המינימלי הוא 3.5 × OD. כיפוף מנדנד נדרש לכל הכיפופים. צפי לקפיצה של 5-8 מעלות. C71500 קשה לכיפוף - שקול להשתמש ברדיוס גדול יותר (4-5 × OD) עבור יישומים קריטיים.



כיצד לרתך צינור מחליף חום נחושת ב-C71500?

ריתוך TIG עם מתכת מילוי ERCuNi. חימום מוקדם מומלץ לעובי דופן מעל 3 מ"מ. השתמש בגז מגן ארגון עם תוספת הליום. אין צורך בטיפול בחום לאחר-ריתוך. הרחבה מכנית מועדפת על פני ריתוך עבור חיבורי צינור-ל-צינורות.



מה ההבדל בין ASTM B111 ל-ASME SB111?

ASME SB111 היא גרסת קוד ASME. כימיה וממדים זהים. SB111 דורש הבטחת איכות והסמכה נוספים עבור יישומי מיכלי לחץ. עבור מחליפי חום מקודדים ASME-, ציין SB111.



צינור מחליף חום נחושת לעומת נירוסטה - מה עדיף למי ים אגרסיביים?

C71500 טוב משמעותית מפלדת אל חלד למי ים אגרסיביים. פלדת אל-חלד סובלת מקורוזיה של חריצים ובור במי ים. ל-C71500 אין מצבי כשל אלה.



צינור מחליף חום נחושת לעומת קופרוניקל - מה מחזיק מעמד זמן רב יותר?

C71500 היא סגסוגת הקופרוניקל-הארוכה ביותר מבין חומרי הצינורות הנפוצים של מחליף חום. זה מחזיק מעמד 30-50 שנים במי ים, לעומת 25-40 שנים עבור C70600 ו-10-20 שנים עבור סגסוגות פליז.



מדוע להשתמש בנחושת ביישומי מחליפי חום הכוללים מי ים אגרסיביים?

C71500 מספק את השילוב הטוב ביותר של עמידות בפני קורוזיה, מוליכות תרמית (ביחס לטיטניום) ויכולת עיבוד עבור מחליפי החום התובעניים ביותר-המקוררים במי ים. עבור יישומים שבהם C70600 אינו מתאים, C71500 הוא השלב הבא לפני טיטניום.



מהי תוחלת החיים של צינור מחליף חום C71500?

30-50 שנה במערכות מי ים מתוכננות ומתוחזקות כהלכה. זה ארוך יותר מ-C70600 (25-40 שנים) והרבה יותר מסגסוגות פליז (10-20 שנים).



מה גורם לקורוזיה בצינורות C71500?

הסיבה השכיחה ביותר: קורוזיה גלוונית כתוצאה מחיבור עם טיטניום (ללא בידוד). סיבות נוספות: זיהום גופרתי חמור בנמלים תעשייתיים, שחיקת חול במהירויות של מעל 4.5 מ' לשנייה, או pH נמוך מתחת ל-4.5.



כיצד לנקות צינור מחליף חום נחושת עשוי C71500?

ניקוי מכני עם מברשות ניילון או נירוסטה. ניקוי כימי עם חומצה סולפאמית או לימון מעוכבת. C71500 הוא מאוד עמיד לחומצות-, אך עדיין הימנעו מ-pH מתחת ל-4.0. הכלור לבקרת זיהום ביולוגי מקובל בכלור חופשי מתחת ל-0.5 ppm.



האם אתה מספק C71500 ל-EN 12451 או JIS H3300?

כֵּן. ייעוד EN 12451 הוא CuNi30Fe1Mn. ייעוד JIS H3300 הוא C7150T. ציין את התקן הנדרש שלך בעת ההזמנה.



האם אתם מספקים בדיקה של-צד שלישי?

כֵּן. אנו יכולים לארגן בדיקה על ידי ABS, DNV, BV, Lloyds, או כל סוכנות צד שלישי אחרת- על חשבון הלקוח. יש לציין את הבדיקה בזמן ההזמנה. הסמכה גרעינית-זמינה בעלות נוספת.

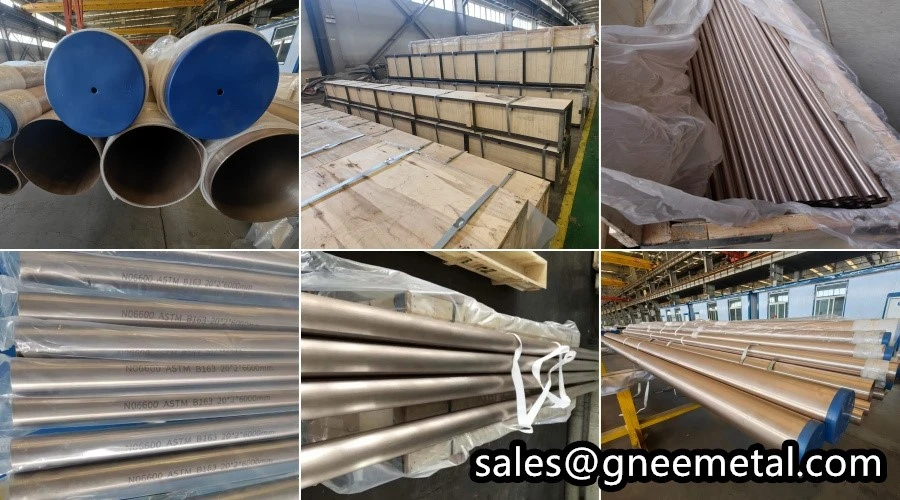

אריזה גרועה הורסת אפילו את צינור מחליף החום הנחושת הטוב ביותר. כמפעל מקצועי של צינורות מחליפי חום נחושת המשרתים צינורות מחליפי חום נחושת ארה"ב, אירופה, איחוד האמירויות הערביות, ערב הסעודית והודו, אנו פועלים לפי תקני אריזת יצוא בדרגה-צבאית כדי להבטיח אפס נזק במהלך הובלה ימית או אווירית.

תהליך האריזה הסטנדרטי שלנו:

שלב האריזה	חומר / שיטה	מַטָרָה
הגנה צינורית אישית	נייר VCI נגד-חלודה + מכסי קצה מפלסטיק	מונע לחות, אבק ושריטות על המשטחים הפנימיים של מחליף החום של צינורות נחושת.
צרור	רצועות ניילון + מרווחי עץ	שומר על גודל צינור מחליף חום נחושת בגודל 19 מ"מ, 1 אינץ' או 5/8 אינץ' מסודר וללא רטט-.
מחסום לחות	עטיפת סרט PE עבה ​​(התכווץ בחום-)	חוסם לחות במהלך מסעות ימיים ארוכים לצינור מחליף חום נחושת גרמניה או ערב הסעודית.
אריזה חיצונית	ייצוא-מארזי דיקט או ארגזי עץ עם פסים-פלדה	עמיד בערימה ובטיפול גס. כל ארגז מסומן במספר PO, סגסוגת (למשל, SB111 C70600) וכמות.
תיעוד	רשימת אריזה + תעודת מבחן מיל (MTC) מצורפת בחוץ	תמיכה בשחרור ממכס עבור שותפי מפיץ של צינורות מחליפי חום נחושת.

עבור הזמנות חבילות-:מחליף חום צינור U ומחליף חום צרור צינורות U ממוקמים בג'יגות פלדה ייעודיות בתוך הארגז כדי למנוע עיוות רדיוס כיפוף.



סוג ציוד	מפרט / יכולת	השפעה על איכות
קו יציקה רציף אופקי	קיבולת של 10 טון	מייצר צינור סגסוגת נחושת הומוגנית עבור כרטיסיות מחליף חום עם אפס נקבוביות.
Three-Roll Piercing Mill	עד 60 מ"מ OD	בקרת עובי דופן מדויקת עבור עובי דופן צינור מחליף חום נמוך עד 0.5 מ"מ.
ספסל ציור קר	5 תיקו ברצף	משיג סובלנות הדוקה על אורך צינור מחליף חום נחושת וקוטר צינור מחליף חום.
קו יישור וחיתוך	CNC סרוו-נשלט	חיתוך ללא קוביות-לצינור מחליף חום נחושת בגודל 3/4 אינץ' ו-1 אינץ' לאורכי פרויקט מדויקים.
U-מכונת כיפוף	סוג ציר CNC	מייצר מעבה צינור U ומחליף חום צרור צינור U ללא קיפול או סגלגל.
אדי הנוכחי בוחן	NDT (בדיקות לא-הרסניות)	בדיקה של 100% של צינור C70600 וצינור C71500 לאיתור חורים או סדקים לפי תקני pdf ASTM B111.
בודק הידרוסטטי	עד 200 בר	מאמת הרחבת צינור מחליף חום ושלמות גלגול הצינור.
ספקטרומטר	פליטה אופטית (OES)	מאשר את ההרכב הכימי של ASME SB111, EN 12451, ו-JIS H3300 בכל אצווה.



ההסמכות והתאימות שלנו:

ASTM B111 pdf ו-ASME SB111 pdf עקיבות מלאה.

מערכת ניהול איכות ISO 9001:2015.

בדיקת צד שלישי- מקובלת: SGS, BV, Lloyds או TUV.

דוחות בדיקת תוחלת החיים של צינור מחליף חום נחושת זמינים לפי בקשה.
